銷售代理日本杉山數字凸輪PS-731、PS-701等
型號：PS-731、PS-701
品牌：日本杉山電機SUGIYAMA ELECTRIC
產品說明
代理銷售日本杉山電機PS-731、PS701數字凸輪
| 訂貨號碼 | 說明書下載 |
||
| *點擊右鍵選擇“文件另存為”保存下載文件 | |||
產品概要

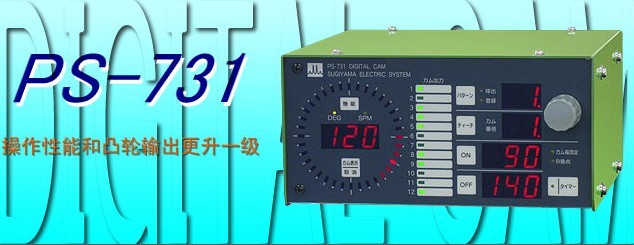

數碼•凸輪(digital cam)PS-731是從旋轉•編碼器的信號與面板上的設定值比較后,旋轉•凸輪的同等的控制信號輸出。旋轉編碼器在沖床機的旋轉軸上。
PS-731具有微型計算器、大容量存儲器，向上了操作性。擁有以往所沒有的功能。特別，顯示內容充實，設定狀態、運動狀態更易看。
PS-731具有微型計算器、大容量存儲器，向上了操作性。擁有以往所沒有的功能。特別，顯示內容充實，設定狀態、運動狀態更易看。
特長
| ●增加的凸輪•CH數 ○原來產品的CH常不夠，本機增設到12CH?？蓛?nèi)置共計8個SSR。 |
|
| ●數值設定采用脈沖器 ○數值設定采用了脈沖器（手動旋轉•編碼器）。由于脈沖器與微型•計算機配合，不會發生范圍之外設定而操作性。 |
|
| ●用凸輪幅寬固定(FIXED CAM WIDTH)的角度設定 ○凸輪幅寬固定（FIXED CAM WIDTH）的凸輪CH改變控制角度ON/OFF側，同時可改變ON側與OFF側的控制角度。所以不發生ON/OFF角度反轉設定，減少設定錯誤。 |
|
| ●光點轉換型角度顯示 ○采用了光點旋轉型角度顯示。光點旋轉型角度顯示器顯示控制角度設定值，易看確定范圍。 |
|
| ●功能設定的靈活性更強 ○全CH都有可設定自動進角或定時器運轉。 |
|
| ●PATTERN登記或呼出 ○以設定值作為PATTERN，可STORE(登記)或RECALL(呼叫)。更換模具時，可設定PATTERN號碼（0至99）。 |
|
| ●功能設定 ○在功能設定項目可改變PS-731運轉的一部分。 |
|
| ●與原來產品的共通化 ○原來產品PS-701與輸出連接器有互換性。將PS-701容易更換到PS-731。 |
外形尺寸圖
PS-731外形尺寸圖PS-731
*點擊右鍵選擇“文件另存為”保存下載文件
編碼器托架外形尺寸圖
編碼器托架
*點擊右鍵選擇“文件另存為”保存下載文件
規格
| 凸輪•CH數 | 12通道 |
| PATTERN號碼 | 2位數 |
| 角度檢測器 | 增量型旋轉•編碼器 360分割/轉 |
| 角度設定 | 0至359° 步長1° |
| 光點旋轉型角度顯示 | 步長10° 36點 |
| 使用最高旋轉數 | 1500SPM |
| 角度旋轉數 | 3位數 |
| 輸出 CH1至8 CH9至12 |
?選擇AC或DC SSR
|
| 運轉檢測系統 | 繼電器輸出 250VAC/30VDC 2A (最大) |
| 電源電壓 | AC100至220V±10％ 50/60Hz |
| 重量 | 2.4kg(包括安裝托架) |
| 本體尺寸(WHD) | 200W×98.5H×184D 但不包括突起部分 |
| 附屬品 | ?編碼器ASSY ?編碼器連接線 ?皮帶 ?皮帶輪 ?SSR（DC或AC最多 8個） ?電源連線 ?標記軟管 （CH1～CH8各2條） ?使用說明書 |
PS-701 數字凸輪
| 訂貨號碼 | 說明書下載 |
||
| *點擊右鍵選擇“文件另存為”保存下載文件 | |||
產品概要
數字凸輪PS-701是將數字開關輸入的設定角度與安裝在沖床轉軸上的旋轉編碼器的信號比較后,輸出與旋轉凸輪同等控制信號的裝置。
本裝置有6個頻道的凸輪信號輸出，根據旋轉信號做成的旋轉軸角度與各頻道的設定 ON/OFF角度值進行比較。當轉軸角度達到ON角度比較值時，凸輪輸出為ON；當超出OFF角度比較值后，凸輪輸出變成OFF。
本裝置具有定時頂出、動作監視等功能。定時頂出器功能是由定時控制凸輪輸出ON的時間；動作監視器功能是用來監視旋轉編碼器的運轉信號。
本裝置有6個頻道的凸輪信號輸出，根據旋轉信號做成的旋轉軸角度與各頻道的設定 ON/OFF角度值進行比較。當轉軸角度達到ON角度比較值時，凸輪輸出為ON；當超出OFF角度比較值后，凸輪輸出變成OFF。
本裝置具有定時頂出、動作監視等功能。定時頂出器功能是由定時控制凸輪輸出ON的時間；動作監視器功能是用來監視旋轉編碼器的運轉信號。
特長
| ?與以前的機械型旋轉凸輪同樣的控制信號輸出（凸輪輸出），能夠達到高度精確以及細致的控制。 |
|
| ?因為旋轉編碼器每次旋轉都會核實一次輸出的Z相信號，所以不會出現角度誤差的累計。 |
|
| ?沖床裝置的運轉機構發生問題或旋轉編碼器發生故障時，動作監測器功能可使沖床停止。 |
|
| ?發生旋轉編碼器的旋轉軸反動的情況時，也可由滯后功能可控制信號的波動。 |
|
| ?沖床連續旋轉時，顯示切換功能將角度顯示自動切換到旋轉數顯示，使加工旋轉數一目了然。 |
|
| ?內置無接點輸出可實現系統小型化。 |
外形尺寸圖
PS-701外形尺寸圖
PS-701
*點擊右鍵選擇“文件另存為”保存下載文件
編碼器托架外形尺寸圖
編碼器托架
*點擊右鍵選擇“文件另存為”保存下載文件
規格
| 分割數 | 360分割／轉 | |||||||||||||||||||||||||||||||||||
| 曲軸角度表示 | 000～359（1度進位） | |||||||||||||||||||||||||||||||||||
| 凸輪通道 | 6通道 | |||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||
| 集電極開路（DC無接點輸出） 運轉（復位時間） |
DC 0～24V 100mA集電極開路 約100μS |
|||||||||||||||||||||||||||||||||||
| SSR（AC無接點輸出） 運轉時間 復位時間 |
AC100V 1A SSR 1mS以下 負荷電源的1/2周期＋1mS以下 |
|||||||||||||||||||||||||||||||||||
| 繼電器（有接點輸出） 運轉時間 復位時間 |
AC200V 2A 繼電器 約5mS 約1mS |
|||||||||||||||||||||||||||||||||||
| 最高旋轉數 | 1500SPM | |||||||||||||||||||||||||||||||||||
| 旋轉數顯示 | 999SPM | |||||||||||||||||||||||||||||||||||
| 動作監視器回應時間 | 10mS～990mS 10mS進位設定可 | |||||||||||||||||||||||||||||||||||
| 斷電記憶時間 | 1年以上 | |||||||||||||||||||||||||||||||||||
| 電源電壓 | AC100/200V | |||||||||||||||||||||||||||||||||||
| 重量 | 2.7kg（主機＋托架） | |||||||||||||||||||||||||||||||||||
| 外型尺寸 | 170W×120H×146D（不含突起部分） | |||||||||||||||||||||||||||||||||||
| 附屬品 | ?編碼器ASSY ?編碼器連接線 ?皮帶 ?皮帶輪 ?SSR（DCorAC6個） ?電源電纜 ?標記軟管（CH1～CH6各2個） ?使用說明書 |
|||||||||||||||||||||||||||||||||||
|
|
